随着手艺生长，，，，，，桥梁面板检测已由古板的人工目测或取芯试验，，，，，，锤击敲打检测生长到无损检测要领。。。与古板要领相比，，，，，，无损要领要害优势在于不会对结构或构件造成损伤，，，，，，且挣脱了古板检测要领主观性强的缺陷。。。常见的无损检测手艺有声发射、红外检测、X射线检测、超声检测、回波检测等。。。但这些要领需要一个点，，，，，，一个点检测，，，，，，检测效率低，，，，，，同时很难做到整个桥面周全检测。。。探地雷达（GPR）手艺能够测定桥面结构内部缺陷的巨细、形状和深度，，，，，，省时省力、操作便捷，，，，，，且笼罩面广，，，，，，但GPR也有一定的局限性，，，，，，关于钢筋混凝土面板，，，，，，电磁波很难穿透钢筋网层，，，，，，别的，，，，，，更需要操作职员具备富厚的工程履历。。。

SounDAR测试系统是一套无损自动检测要领。。。它可以识别和量化混凝土内部的退化，，，，，，包括：剥离，，，，，，层离和开裂等，，，，，，识别混凝土桥梁面板和其他结构内部缺陷的位置和巨细，，，，，，从而对桥梁混凝土面板性能举行评估。。。

SounDAR测试系统接纳小钢球或链条，，，，，，一连敲击混凝土外貌，，，，，，引发的弹性波从敲击点最先撒播到面板底部或缺陷位置，，，，，，再反射回面板外貌，，，，，，同时用麦克风拾取弹性波响应并纪录到数据收罗单位里。。。收罗到的数据输入到一个盘算程序里，，，，，，这个盘算程序可以剖析频率，，，，，，振幅和相对能量漫衍的转变来确定剥离区位置。。。这跟人工敲击和牵引链连系人耳辩听频率转变手艺是相似的。。。

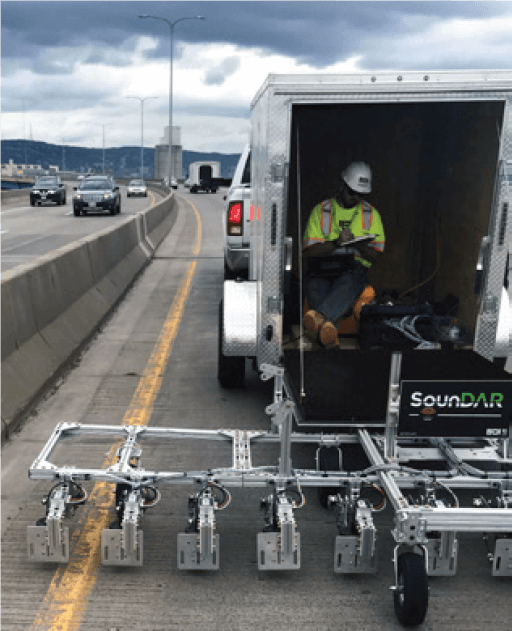

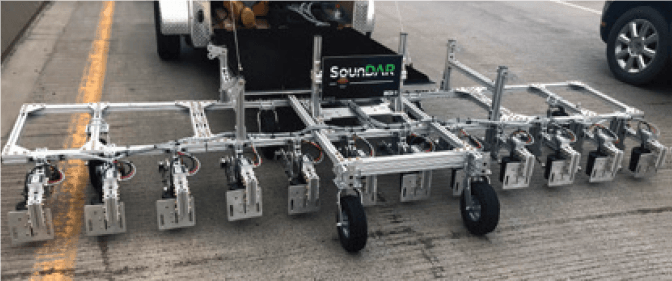

它可以在装置支架上安排多个通道，，，，，，由车辆拖沓，，，，，，在桥梁面板一连移动检测，，，，，，单趟笼罩整个车道。。。

SounDAR测试系统作为SHAP2 R06A实验计划的一部分，，，，，，在美国多州通过取芯试验和牵引链试验比照，，，，，，这种要领被验证。。。

SounDAR测试系统还可以设置其他无损检测手艺，，，，，，如探地雷达（GPR）和红外热成像系统（IR），，，，，，但主要的是高清摄像系统（HRV）。。。HRV装置在检测车上方，，，，，，收罗图像形成桥梁面板平面视图。。。为了缺陷位置定位，，，，，，图像数据与SounDAR需要测距仪同步触发收罗。。。剖析HRV数据，，，，，，可以识别和量化开裂，，，，，，热拌沥青修补，，，，，，混凝土修补，，，，，，伸缩缝，，，，，，标记线等目的。。。HRV平面视图图像可提供现有裂痕和其他桥梁面板外貌特征的纪录，，，，，，是很有价值的。。。


数据展示：在桥面高清图像上，，，，，，叠加SounDAR数据效果，，，，，，效果会好。。。

图1.高清视频图片

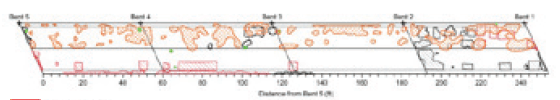

图2.平面图显示剥离，，，，，，修补，，，，，，裂痕，，，，，，伸缩缝和标记线

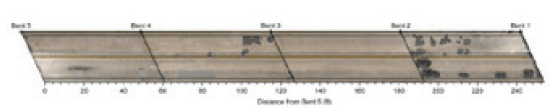

图3.带有高清图像平面图显示的剥离，，，，，，修补，，，，，，裂痕，，，，，，伸缩缝和标记线

图4. SounDAR数据提供混凝土退化严重水平的等高线图
