2018年，，，，，，中国铁路设计集团有限公司向我司购置了A1040 MIRA混凝土三维超声波成像仪用于测试混凝土内部缺陷情形。。。。。。





2、测试块情形

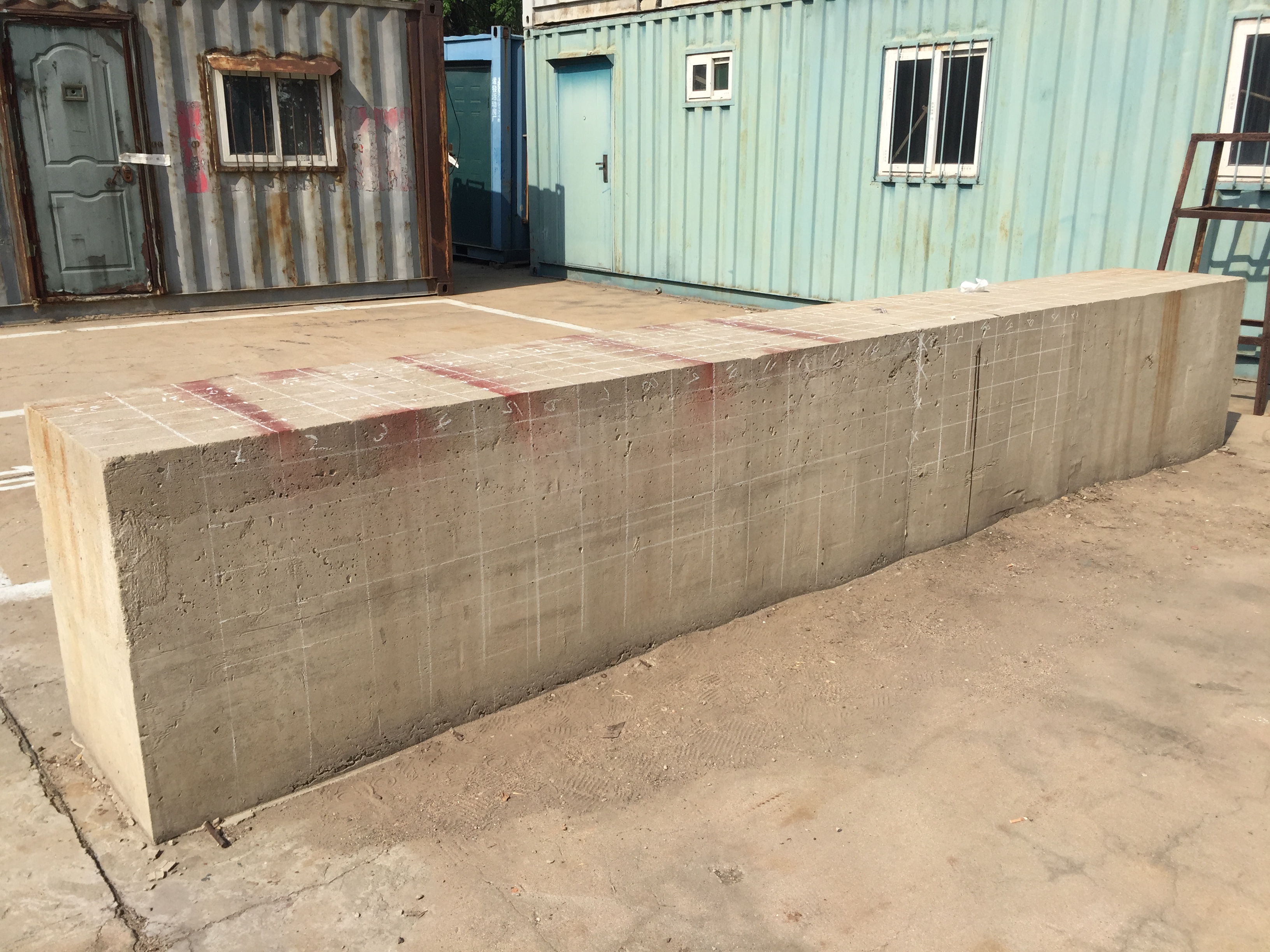

客户模子块尺寸：4800mm(长)*60mm＊(宽)*80mm(高)。。。。。。只知道在某个部位埋设了篮球，，，，，，其它内部情形未知。。。。。。









3、装备参数设置：

为了获得测试效果，，，，，，需要凭证被测物调解装备的参数。。。。。。调解的主要参数主要为：模拟增益、超声波频率、声速、彩色增益。。。。。。

模拟增益：首先将装备安排在被测模子块上，，，，，，调理脉冲波形的幅度以抵达发射能量，，，，，，获得模拟增益在45dB时的发射能量合适（关于深度80cm的混凝土块，，，，，，该发射能量处于正惯例模）。。。。。。

超声波频率：凭证80cm的试块厚度，，，，，，将超声波频率调到较低的规模，，，，，，此次设置为35kHz。。。。。。

声速：凭证80cm的试块厚度，，，，，，调解波速为2450m/s时，，，，，， B-扫中的底部反射对应的深度标尺为80cm。。。。。。

彩色增益：调解为30dB时，，，，，，整个B-扫图中的色度漫衍较量匀称。。。。。。

4、测试办法：

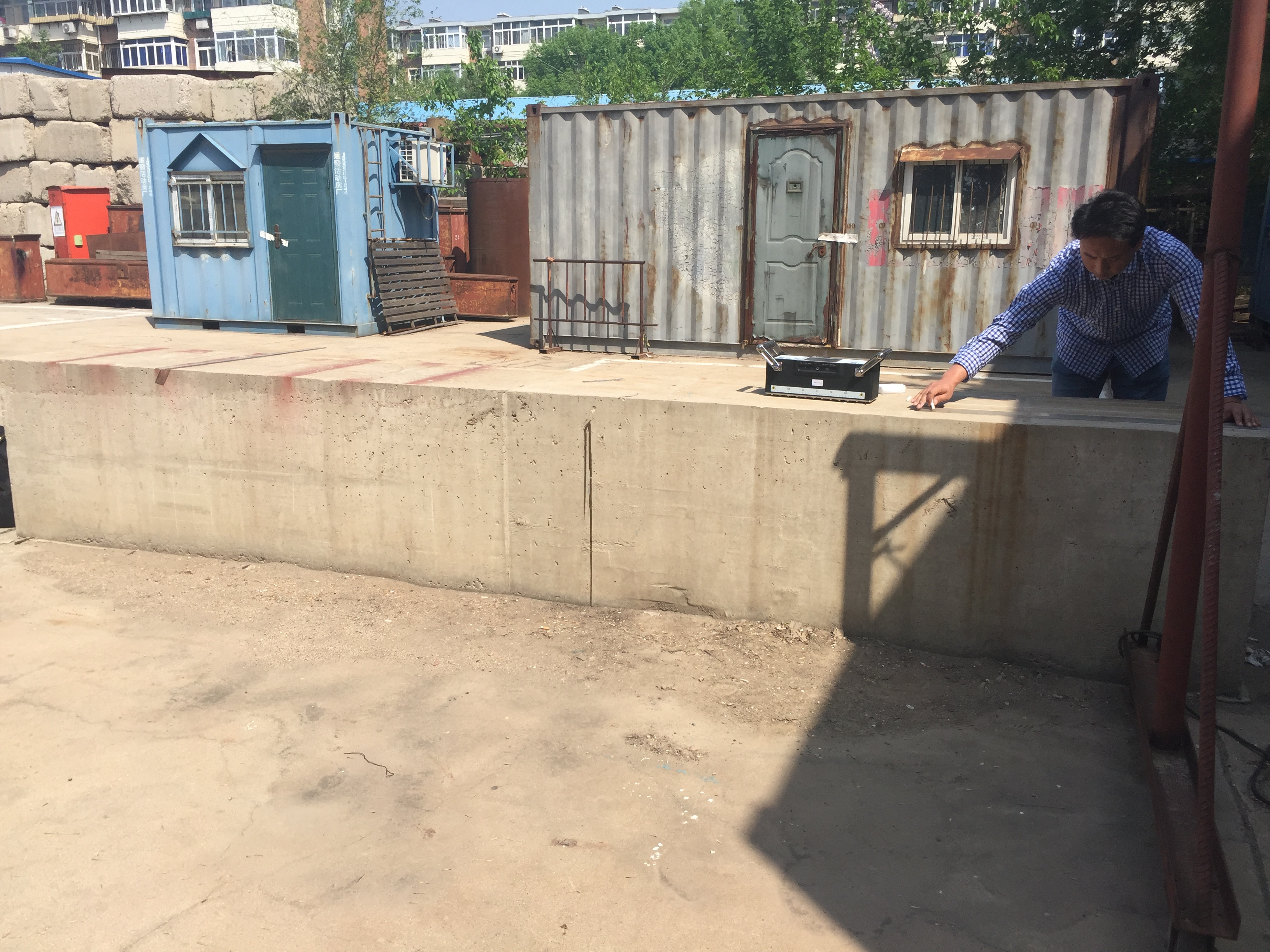

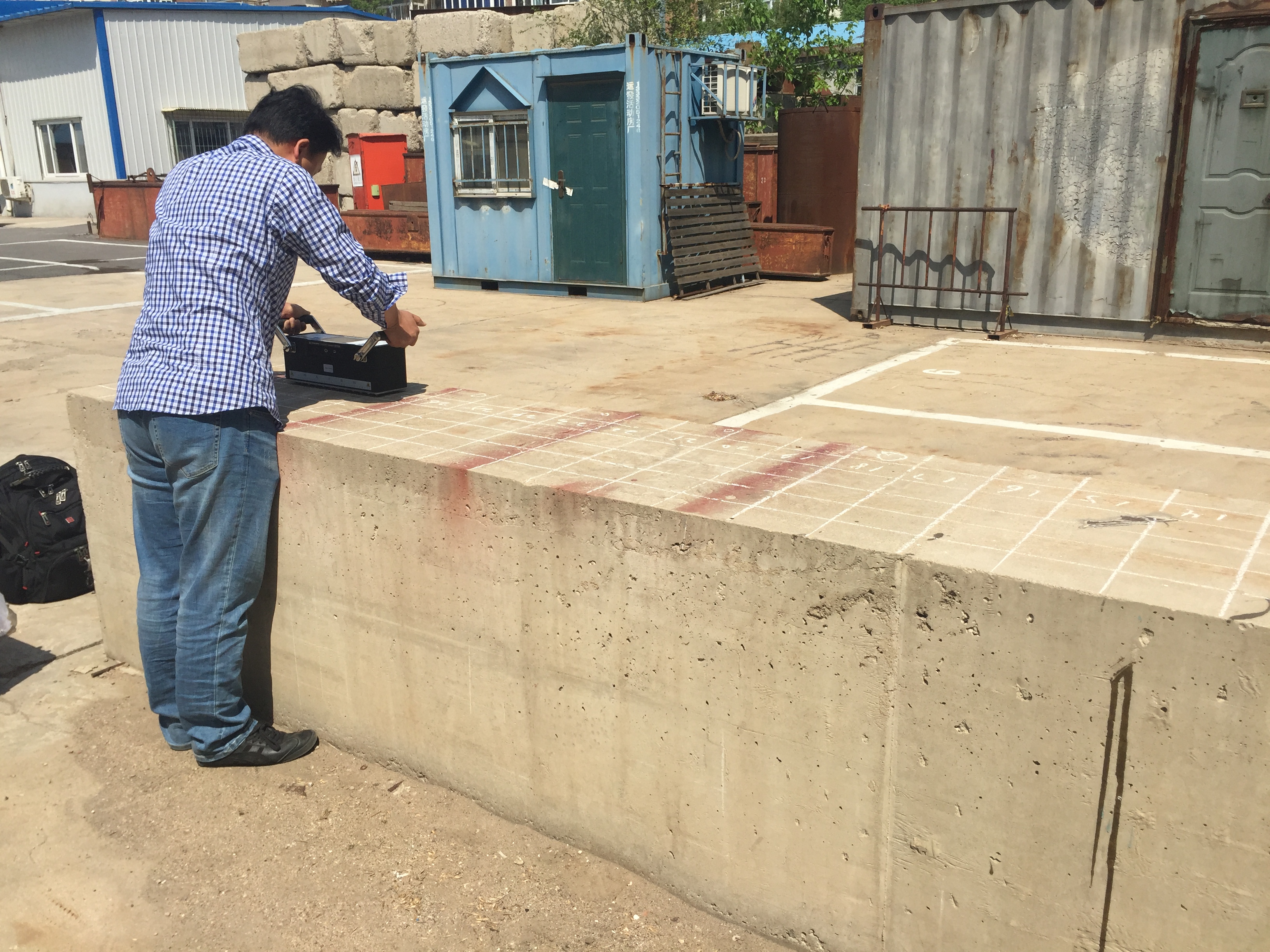

首先在模子块的顶面凭证150mm(横向间距)＊100mm(纵向间距)画网格线。。。。。。然后凭证网格线举行了顶面测试，，，，，，一共测了4排＊31列。。。。。。但测试完成后发明，，，，，，现实网格线间距为150mm＊100mm，，，，，，但在测试设置中错设成为100mm＊100mm，，，，，，因此决议重新测试，，，，，，该次过失的测试数据文件名为0425001.G35.2450。。。。。。

中午对该次过失的数据实验举行了3D剖析，，，，，，发明左侧的数据较量杂乱，，，，，，中心有较多的反射物，，，，，，而右侧的数据较量清晰，，，，，，钢筋漫衍较量清晰。。。。。。决议下昼重新测试的同时，，，，，，对左侧举行加密测试。。。。。。

下昼重新测试顶面，，，，，，凭证150mm＊100mm的网格线，，，，，，一共测了4排＊31列，，，，，，测试数据文件名为0425002.G35.2452。。。。。。

然后在左侧顶面举行加密测试，，，，，，重新画网格线，，，，，，间距为100mm＊100mm，，，，，，一共测了4排＊25列，，，，，，测试数据文件名为0425003.G35.2453。。。。。。

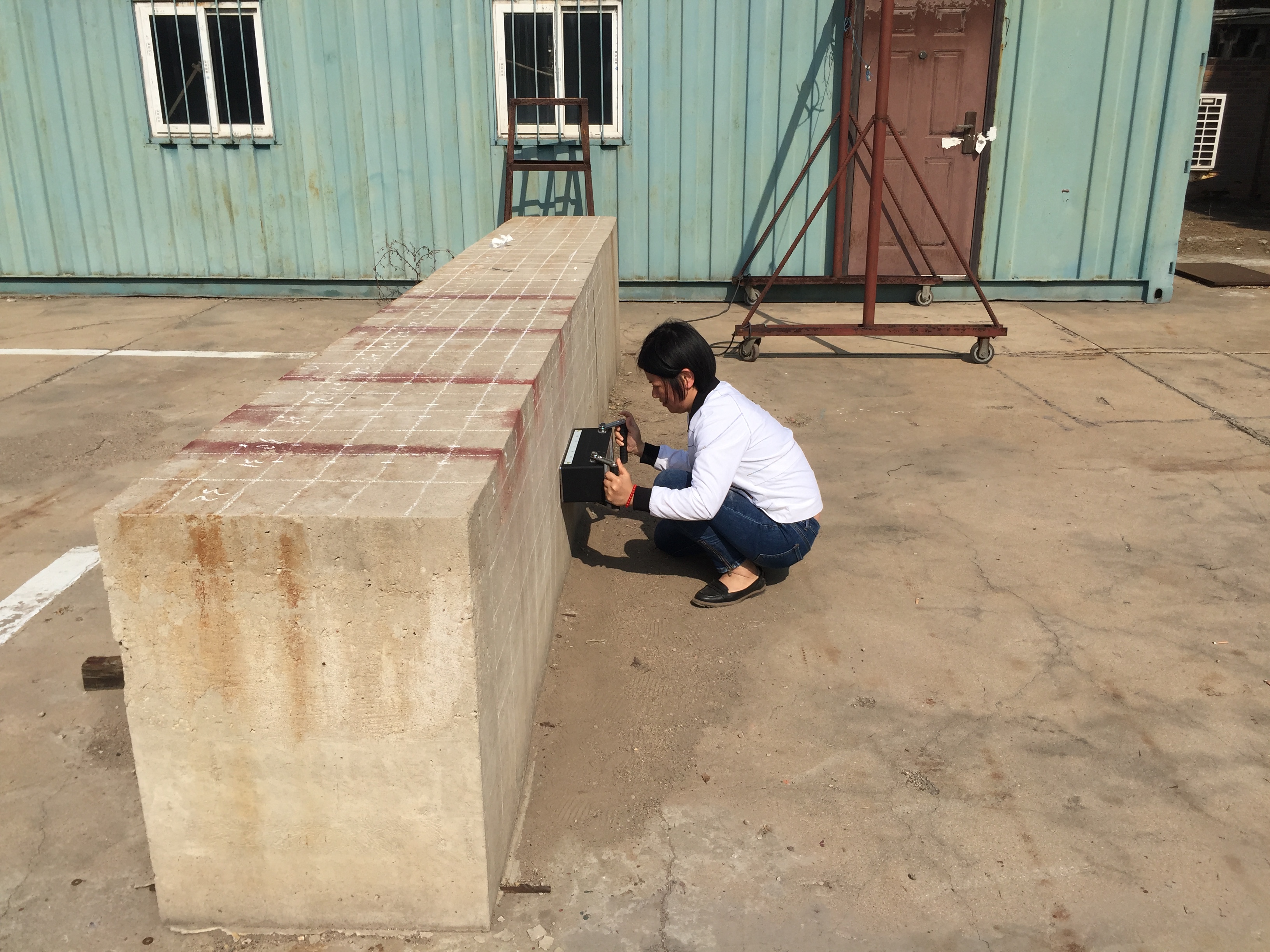

别的，，，，，，还在侧面举行了测试，，，，，，网格线间距150mm＊100mm，，，，，，一共测了4排＊16列，，，，，，测试数据文件名为10425001.G35.2455。。。。。。

5、测试效果：

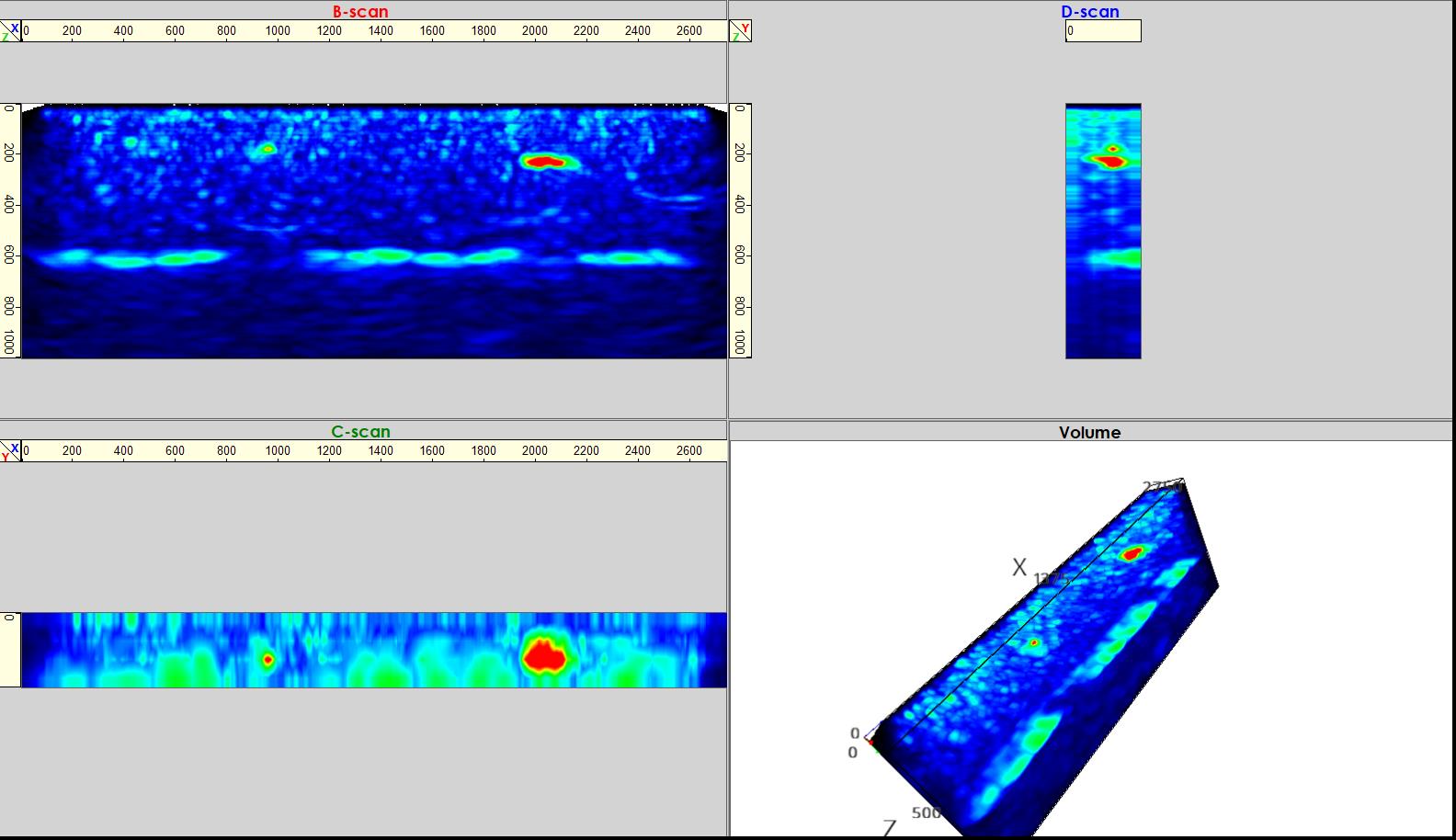

1) 0425002.G35.2452测试效果（全顶面，，，，，，间距150mm＊100mm，，，，，，共4排＊31列）：

左上为全截面B扫图，，，，，，右上为D扫，，，，，，左下为C扫，，，，，，右下为3D图。。。。。。其中主要在B扫图中标注了反射情形。。。。。。值得注重的是，，，，，，在B扫图中部标注的有一个较大区域反射的异常物a，，，，，，发明其在C扫和3D图中的位置靠近后侧的边沿，，，，，，而不是贯串整个断面，，，，，，嫌疑可能是逐点扫描时在数据收罗尚未完全稳固时移动探头，，，，，，导致泛起的拖影。。。。。。从整体图看，，，，，，右侧钢筋清晰可见，，，，，，5根钢筋漫衍在从4000-5000mm的横向距离内，，，，，，钢筋间距约莫200mm。。。。。。而左侧的反射物波较多，，，，，，其中位于左侧靠近中部的位置尤为显着，，，，，，位于从左往右2000-2100mm，，，，，，深度200mm左右的位置。。。。。。另外在深度800mm处的底波反射很是显着。。。。。。

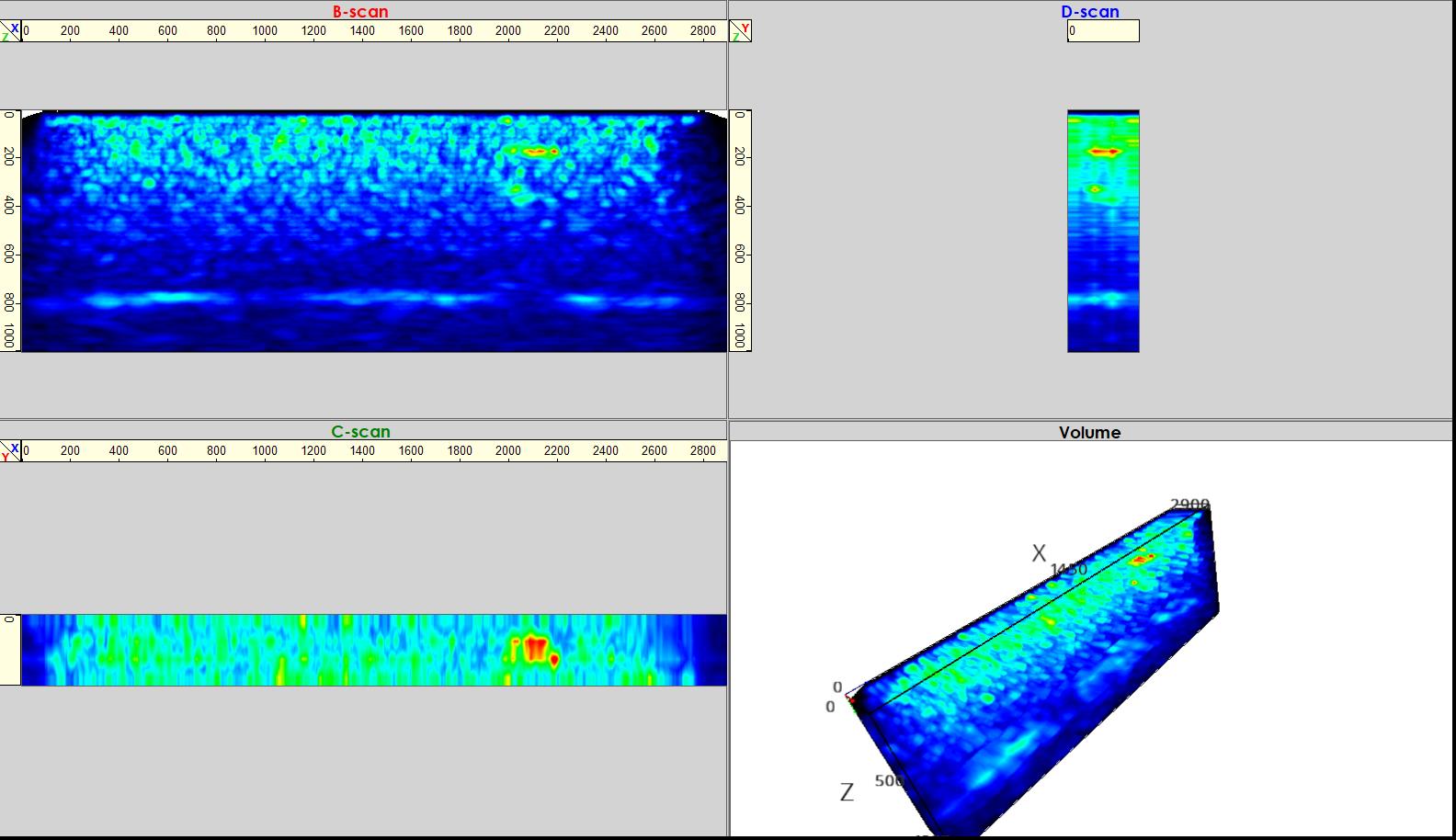

2) 0425002.G35.2453测试效果（左侧顶面加密，，，，，，间距100mm＊100mm，，，，，，共4排＊25列）：

加密测试，，，，，，仍然是在从左往右2100mm处反射显着，，，，，，左侧的反射波仍然较多，，，，，，可是区分不显着，，，，，，其中在从左往右900-1000mm处底部反射不一连。。。。。。





3) 0425002.G35.2455测试效果（左侧侧面，，，，，，间距150mm＊100mm，，，，，，共4排＊16列）：

从左侧侧面举行的测试看，，，，，，和顶面测试的效果较量靠近，，，，，，在左侧偏中部的地方有一个较强烈的反射物，，，，，，在左侧偏左边的地方也有一处反射，，，，，，和其它部位区分较量显着，，，，，，且该两处的底部反射不一连，，，，，，位置也在从左往右900-1000mm和2000-2100mm处。。。。。。底部反射在600mm处，，，，，，和试块的宽度完全吻合。。。。。。





5.结论：

凭证被测试块的尺寸、混凝土强度，，，，，，兼顾整个试块测试规模选择相对合适的参数，，，，，，举行逐点网格测试，，，，，，数据导入电脑后举行图形拼接和3D重修，，，，，，获得：

在35kHz的超声波频率设置下，，，，，，800mm的底波和600mm的底波反射清晰可见，，，，，，和试块现实高度和宽度完全吻合；；
；；；

试块右侧较量匀称，，，，，，上面一排钢筋反射显着，，，，，，排列整齐，，，，，，5根钢筋，，，，，，间距为200mm左右；；
；；；

3) 试块中部有一个较大的反射，，，，，，可是从其它视图上看，，，，，，该反射位于边沿区域局部，，，，，，嫌疑可能是测试不小心错动引起，，，，，，最好是进一步测试加以证实；；
；；；

4) 试块左侧反射物较多，，，，，，起源判断，，，，，，至少有两处反射物，，，，，，其中从左往右2000-2100mm处的反射较量显着，，，，，，900-1000mm处疑似有另一反射物。。。。。。
