TIP热法桩身完整性测试装备应用案例和数据剖析（一）

热法桩身完整性测试（TIP）是通过测温电缆与数据收罗盒（TAPs）来完成的。。。。。。TIP测试系统由美国PDI公司与FGE联合生产，，，，通过埋设于混凝土内部的测温电缆，，，，测试并纪录混凝土凝固历程中的温度。。。。。。

测温电缆由一系列测温传感器组成，，，，每隔30c(1英尺)安排。。。。。。关于该项目的D形墙，，，，我们绑扎了6根电缆，，，，长度与钢筋笼长度相同，，，，在钢筋笼下放之前完成绑扎。。。。。。钢筋笼下放到指定深度后，，，，在每根电缆上连吸收罗盒，，，，在浇筑混凝土之前即最先数据收罗。。。。。。

在混凝土凝固历程中，，，，水泥水化爆发热量，，，，使得桩身内部温度升高。。。。。。每隔15分钟，，，，TAP数据收罗盒会自动纪录电缆上每个传感器丈量的温度值，，，，天生温度沿深度偏向的曲线。。。。。。当温度抵达峰值后，，，，将TAP毗连到TIP主机，，，，下载测试数据以便举行进一步剖析。。。。。。

TIP测试数据可以用来剖析评价混凝土质量以及钢筋笼的位置。。。。。。测温电缆沿深度偏向的温度平均值与整体混凝土浇筑量直接相关。。。。。。通过差别深度处的传感器的温度的平均值，，，，可以评价墙体的完整性。。。。。。若是丈量的平均温度沿深度偏向是一连一致的，，，，就以为墙体的尺寸与质量是匀称的。。。。。。若是局部泛起温度值升高，，，，则可嫌疑泛起扩径，，，，而若是局部温度值降低，，，，则嫌疑缩颈或混凝土质量有问题。。。。。。若是截面凌驾10%泛起异常，，，，则可在多根电缆的统一深度位置看到信号异常。。。。。。由于土壤和泥浆不会发热，，，，以是若是泛起夹泥等问题，，，，也会泛起温度值降低的征象。。。。。。

通过单根电缆温度与所有电缆温度平均值的差别，，，，可以判断钢筋笼的偏位情形。。。。。。若是电缆温度偏高，，，，则批注该电缆更靠近桩中心，，，，或者靠近扩径位置；；
；；；而若是电缆温度偏低，，，，则批注该电缆靠近桩土接壤面，，，，或者靠近缺陷。。。。。。审查径向对称的两根电缆的温度，，，，若是一根电缆温度高于平均值，，，，而另一根温度低于平均值，，，，那么可以判断钢筋笼爆发了偏移。。。。。。

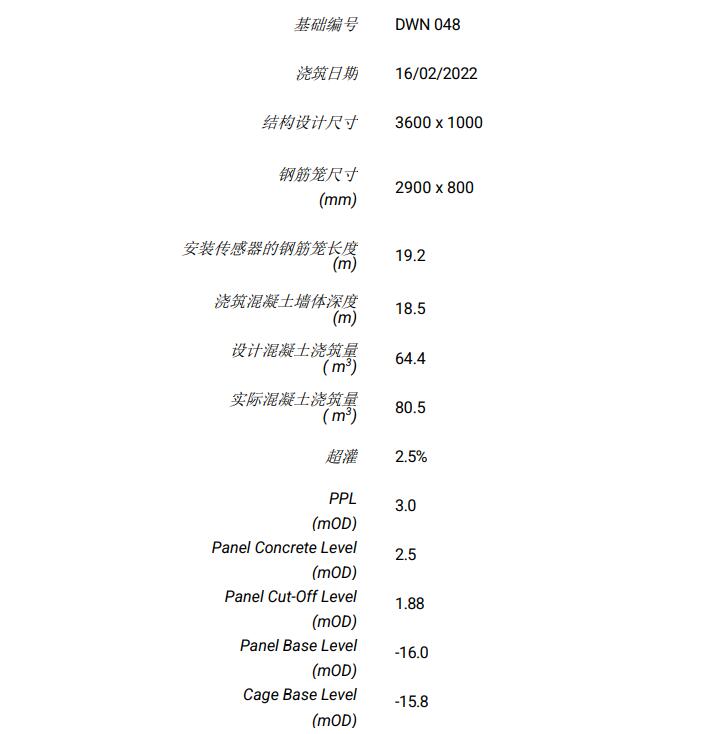

一、墙体详细信息

二、实测数据

TIP测试效果包括实测温度-深度曲线。。。。。。若是测温度点足够多，，，，温度轮廓图可以完整展示差别时间点，，，，每一个传感器沿深度偏向的温度。。。。。。

剖析的时间点基本在温度峰值点与峰值温度一半时间点。。。。。。该项目温度峰值时间为浇筑后的67小时。。。。。。

总体来说，，，，由于电缆位置差别，，，，以及在墙体开挖历程中不可阻止的会造成钢筋笼的偏位，，，，以是TIP测试的温度误差±2.2℃被以为是正常的。。。。。。只有在某一深度处泛起突然的温度降低，，，，才以为是异常点。。。。。。

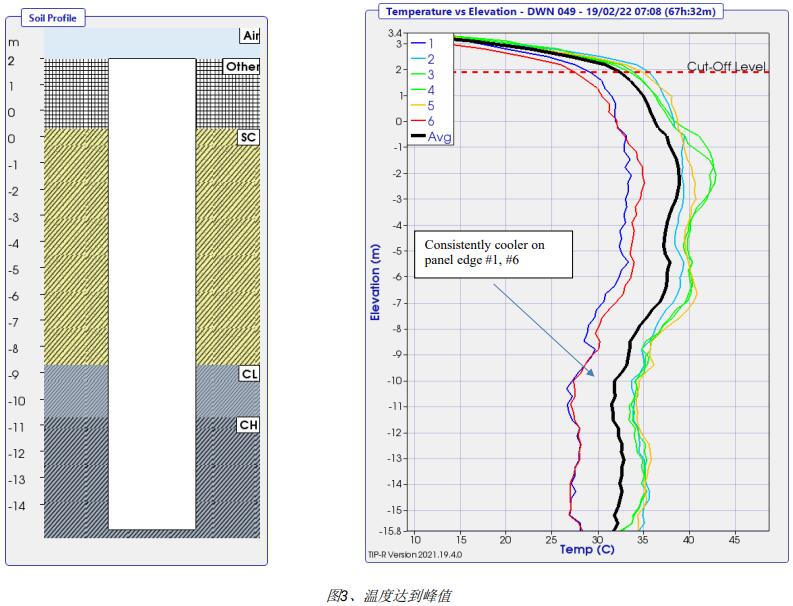

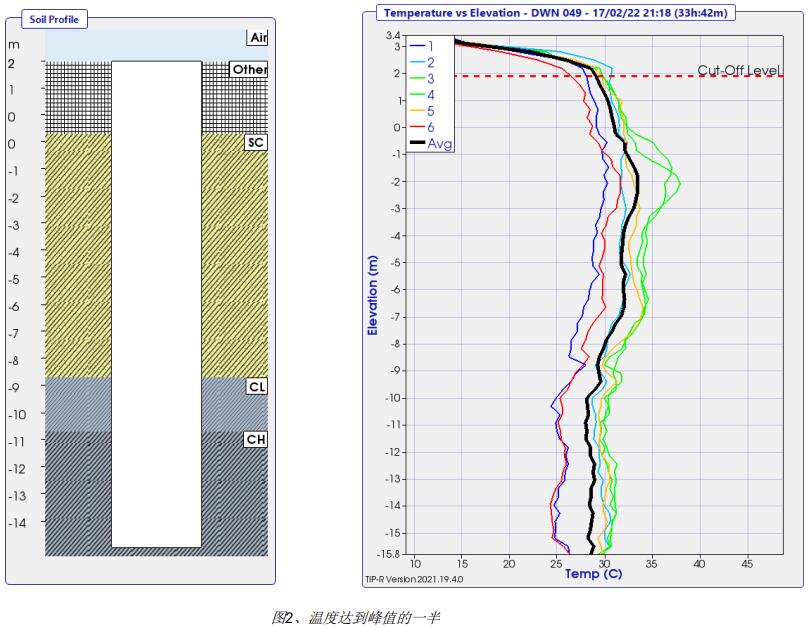

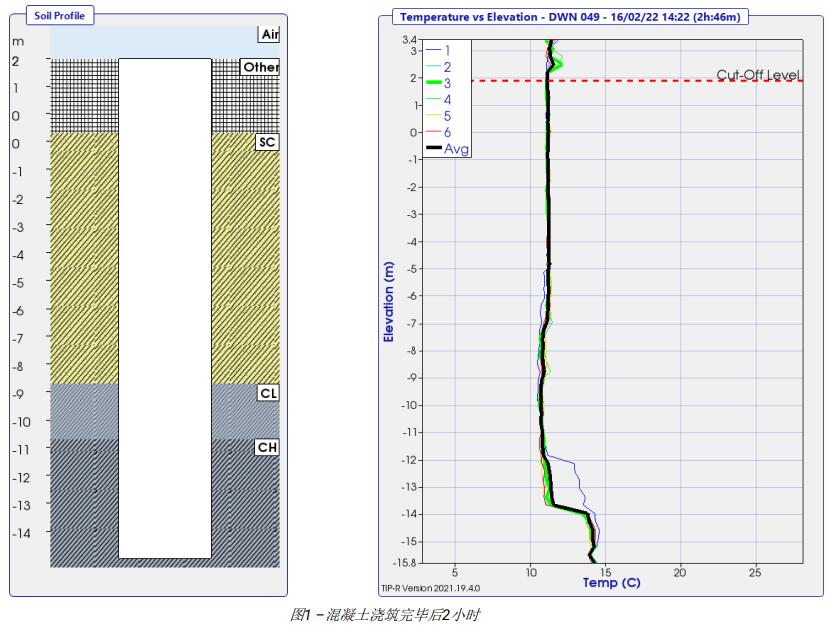

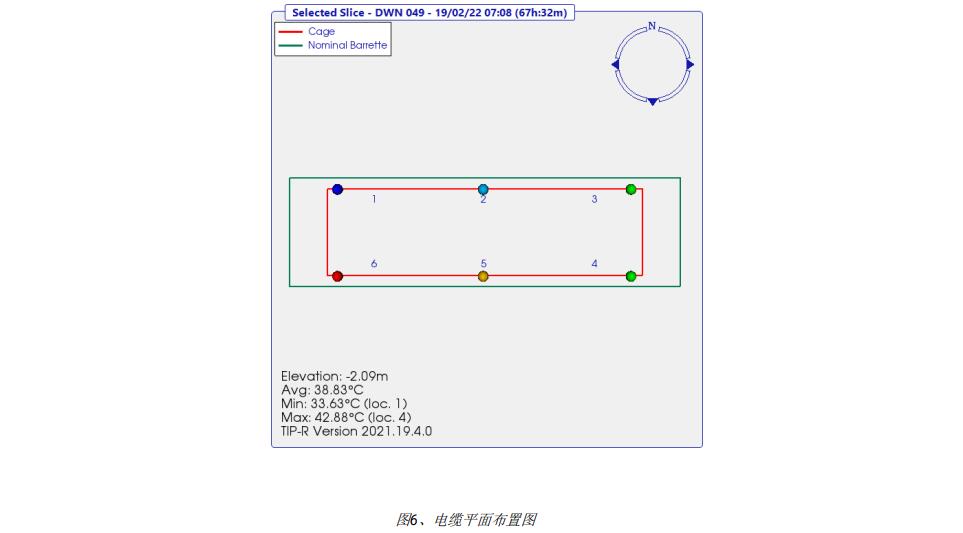

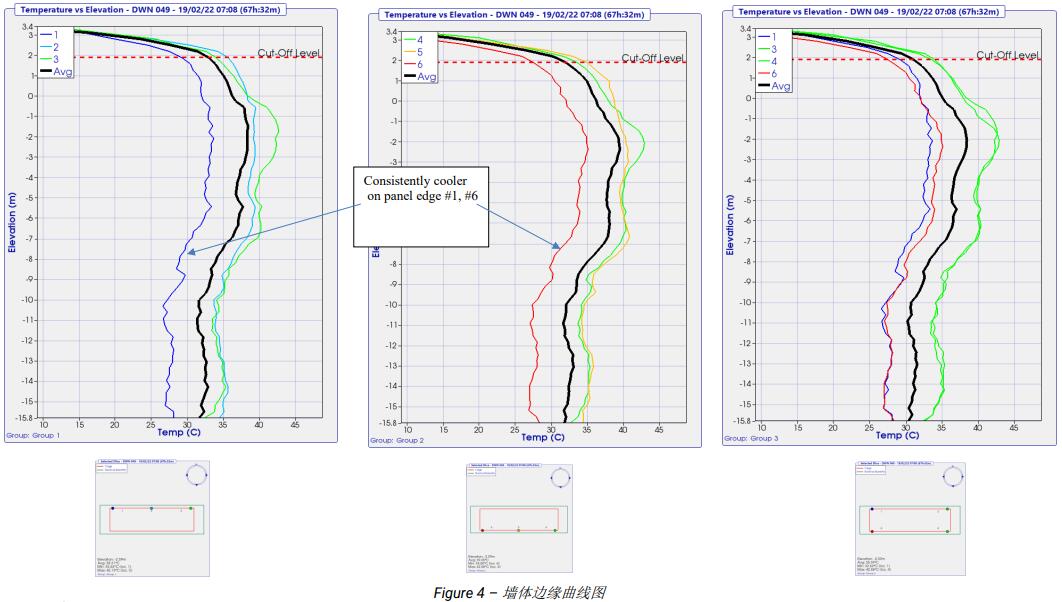

温度测试效果如图1-3所示。。。。。。图1-3为各个时间点测试的6根电缆温度-深度曲线：装置后第一次测试（图1），，，，峰值温度一半时间（图2），，，，峰值温度（图3）。。。。。。图4为墙体两侧温度-深度曲线图，，，，图5和图6位电缆参数详情与平面安排图。。。。。。

三、调解与假设

结构顶部温度曲线的偏移是由于混凝土与空气界面热量损失造成的。。。。。。而底部的偏移则是由于混凝土与土壤界面的热量损失造成的。。。。。。匀称桩的温度曲线在偏移区域是切合双曲正切曲线的，，，，把双曲正切曲线与实测温度曲线叠加，，，，通过两者的差别，，，，可盘算出偏移区域的曲线。。。。。。

四、数据解读

从实测的温度-深度曲线来看，，，，墙体在测试深度规模内没有泛起突然的温度降低，，，，未泛起显着异常。。。。。。
