综述：这三部系列主要用于先容岩土工程试验中通用的要领之——三轴试验。。。该报告对三轴试验这个课题提供的详尽的先容，，，包括许多衍生可以用于评估土体响应规模内的工程应用。。。

Overview: This three part series has been written to introduce one of the most versatile tests in the geotechnical laboratory – the triaxial test. The papers provide a detailed introduction to the subject of triaxial testing, including the many variations available for assessing soil response across a range of engineering applications.

本系列文章共分为以下主题：

1. 三轴试验先容
2. 高级三轴试验
3. 动三轴试验

本文先容第三部分。。。

小序
本文是三轴试验系列论文第三部分-动三轴试验，，，简要先容了为什么要举行动三轴试验、动三轴试验与静态试验的区别、动三轴试验的一样平常要领以及动三轴仪器的新希望。。。

1、为什么要举行动三轴试验？？？？
许多岩土工程在其使用期内土体会受到动荷载，，，这些动荷载可能是由于情形因数，，，例如地动和台风，，，或者是由于人类活动，，，例如结构或基础遭受的车辆和机械振动。。。通常，，，土体在动态荷载作用下的响应比静态荷载越发重大，，，这就需要工程师在室内和现场研究土体的动态行为。。。就如三轴试验手艺与要领和高级三轴试验中所先容的，，，三轴试验提供了一种利便且通用的在室内研究土体行为的要领，，，可以举行静态和动态试验。。。图1展示的是地动和高速铁路中动循环荷载下土体失稳的例子。。。

图1 地动-包括侧向扩张（左）；；；；高速铁路中由于动循环荷载下土体受剪切破损（右边，，， Mott MacDonald，，，2001）

Fig.1 Earthquake-induced lateral spreading (left); illustration of progressive railway subgrade shear failure due to repeated load cycles (right, reproduced from Mott MacDonald, 2011).

2、什么是动循环荷载的频率？？？？
作用在土体上的动态荷载高度依赖于荷载源。。。这意味着加载波形是相对匀称的且具有一个简单频率（例如机械振动），，，或者是具有一定频率规模的随机波（例如地动）。。。在实验室内将重大波形作用于试样上需要尖端的试验装备，，，这些系统将动态循环荷载近似成正弦波、方波或者三角波等简单波形。。。出于这种思量，，，图1给出了正弦波中近似的一系列动态荷载的典范测试频率规模。。。静态荷载和动态荷载界线频率是0.05-0.1HZ（Ishihara，，，1996）
表1 循环三轴试验中典范频率规模
 Typical test frequency ranges for cyclic triaxial testing.

荷载类型	典范测试频率
海浪荷载	0.1HZ
风荷载	0.1-1HZ
地动荷载	1HZ
轨道交通	>1HZ
机械振动	≤20HZ

3 动态荷载与静态荷载下土体响应的区别？？？？
动态荷载与静态荷载下土体响应的区别主要有以下两个方面：
（1）外加应力扭转
（2）土体响应速率的依赖性
其它动力征象，，，例如共振，，，在评价土体沉积方面具有主要作用（O’Reilly & Brown, 1991），，，这些动力征象在本文中没有讨论。。。

3.1 外加应力扭转
外加在土体上的应力扭转指的压力增添的速率转变。。。关于三轴试验简朴，，，指的是作用在试样上的偏应力q在增添和减小间振动。。。因此这个应力强调应力扭转纷歧定是指动态荷载，，，但在有些情形下指的是作用于土体上的自然循环荷载。。。
图2展示了动态试验中两种类型的动态荷载-单向荷载指的是应力没有改变符号（也就是始终为正值），，，而双向荷载指的是应力改变了符号（也就是值在正与负之间交替）。。。荷载完成一个循环所用时间叫荷载周期，，，用T体现，，，荷载巨细为振幅，，，用A体现，，，荷载频率为f，，，是周期的倒数（1/T）。。。
扭转力作用下土体响应的两个主要特征：（1）塑性剪切应变的积累；；；；（2）超孔隙水压力的爆发。。。这些特点只有在土体抵达弹塑性后才泛起，，，这相当于剪应变约莫为0.01%或者更大(Ishihara, 1996)。。。当剪切变形小于0.01%时大大都土往往是纯弹性的。。。

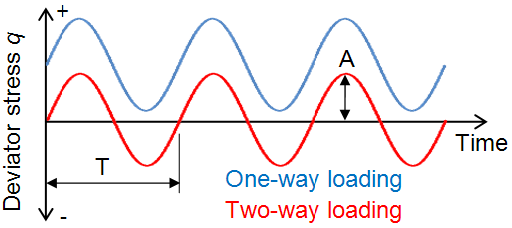

Fig.2 One-way and two-way cyclic loading patterns. Note T = loading period and A = loading amplitude

土壤塑性剪切应变增量是永世性的或不可恢复的。。。单向循环荷载可以比照剪切应变周期的最先和竣事时的载荷来量化。。。虽然在一个周期爆发的塑性应变增量可能相对较。。。，，从众多周期加载的累积效应可能意义重大。。。为了演示该特征，，，三轴砂样在循环荷载下的偏应力-剪应变如图3所示。。。第一次加载循环时的塑性剪切应变增量约莫为0.2%，，，但经由50个周期的循环荷载后累计剪切应变凌驾4%。。。

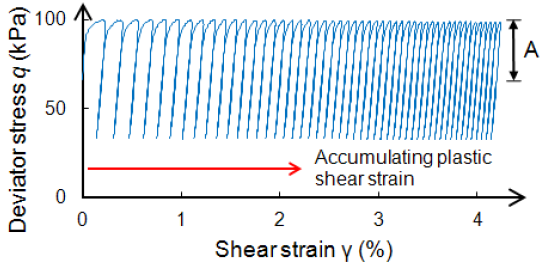

Fig.3 Accumulation of plastic shear strain during an undrained cyclic loading test on a sand specimen

图3还凸显了随着周期增添土体的塑性应变增量镌汰的趋势，，，加载历程中一些点的应变增量与统一周期内视察到的可恢复应变相比变得无关紧要，，，此时土壤可以称为弹性。。。
超孔隙水压力爆发体现饱和土在荷载作用下孔隙水压力的转变。。。在循环加载中这个特征取决于土壤的排水条件和加载速率：若是高渗透土壤举行加载或加载速率相对较慢，，，则孔隙水将有足够的时间扫除，，，孔压有足够的时间消逝，，，这种情形下的效果是不会爆发超孔隙压力，，，这是模拟完全排水条件下的三轴试验；；；；另一方面，，，若是土壤渗透性。。。，，或加载速率足够快，，，可能爆发超孔隙压力，，，这是模拟不排水条件下的三轴试验。。。
沉积土中超孔隙水压力的爆发降低了土体的有用应力，，，在一些情形下甚至造成土体失稳破损。。。这方面的一个著名例子是砂矿床的液化-由地动爆发的循环荷载引起的孔隙水压力增添速于其消逝历程，，，纵然砂是一种高渗透性子料。。。一旦砂的有用应力靠近于零，，，土壤对抗剪切载荷的能力损失，，，导致土壤显著变形。。。
通常接纳超孔隙比 来量化三轴试验中的超孔隙水压力，，，它是爆发的超孔隙水压力与作用在土体上的初始有用应力的比值。。。因此当 =0时孔隙水压力即是所施加的反压，，，当 =1时孔隙水压力即是围压，，，有用应力即是零。。。图4详细展示了砂土在不排水循环荷载下孔隙水压力的爆发历程，，，注重比例也可以体现为百分比。。。

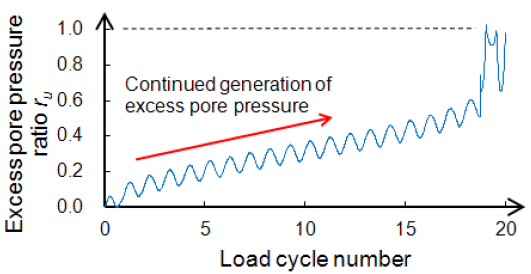

Fig.4 Generation of excess pore water pressure during an undrained cyclic loading test on a sand specimen

3.2 土体响应速率的依赖性
荷载加载速率对土体的响应具有主要影响。。。通常，，，更快的加载速率会使粘土越发坚硬，，，强度更大，，，这个历程已经在单轴（只有一个偏向载荷）循环荷载作用下获得。。。注重：加载速率具有代表性的显着影响是土体进入弹塑性阶段。。。
土体响应速率依赖于两个因素。。。第一个是土壤颗粒间粘度的影响，，，第二个是加载速率对超孔隙水压力消逝的影响。。。由于颗粒间粘度不是颗粒土（如砂土和砾石）的特征，，，超孔隙水压力的爆发是唯一因素，，，这也就意味着试验中黏性土的响应速率取决于加载速率，，，其假设是该土在现场的排水条件被坚持（例如快速加载历程中试样是不排水的）。。。
为了突出加载速率对粘性土的响应效果，，，在实验室制备的高岭土试样的强度曲线如图5所示。。。在这里，，，所有试样在98kPa下举行各向同性固结，，，然后在不排水条件下施加循环的偏应力，，，直至双振幅（锋-峰值）轴向应变抵达破损标准10%。。。注重：循环应力比（CRS）界说为施加的平均初始有用应力除以偏应力幅值的一半。。。
图5清晰显示了高岭土试样在高频率荷载和相同周期下抵达破损所需要增添荷载幅值。。。关于每增添一次循环次数被视察到的强度增量约莫为9% (Boulanger and Idriss, 2006) 。。。

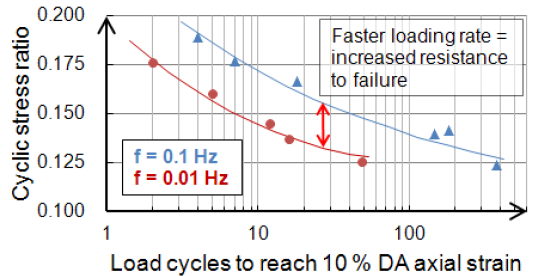

Fig.5 Cyclic strength curves of Kaolin specimens for loading frequencies equal to 0.1 Hz and 0.01 Hz (data from ?zaydin and Erguvanli, 1980)

4 通过动三轴试验获得的参数
只管动态循环三轴试验能够研究土体动态响应的许多参数，，，两个常用的试验标准为：
（1）ASTM D3999-11（使用动三轴装置丈量土壤的模量和阻尼性能）；；；；
（2）ASTM D5311-11（应力控制的土体动三轴强度）。。。
ASTM D3999-11最初主要是用来确定随着所施加的轴向应变εa的增添，，，割线杨氏模量E的退化和土壤试样中的阻尼系数D。。。注重，，，预计的剪切模量G和施加剪应变γ也可以通过泊松比μ获得，，，泊松比μ在不排水条件下即是0.5。。。
ASTM D5311-11用来确定不排水条件下试样在荷载作用下抵达破损时的动强度。。。通常，，，破损标准是超孔隙水压力比抵达1.0，，，或双振幅（DA）轴向应变εa抵达限制值（20％是指定的测试标准，，，5％通常用于液化研究）。。。若是有多个试样施加差别循环应力比举行试验，，，能够绘制图5所示的循环强度曲线。。。
上述各试验标准的条件是作用在试样上的荷载必需是循环荷载。。。在这里，，，ASTM D3999-11允许的荷载频率为0.5HZ-1HZ，，，而ASTM D5311-11允许的荷载频率为0.1HZ-2赫HZ（首选1赫兹）。。。这意味着古板的静态三轴仪器通常不适合执行循环荷载测试标准，，，用动态循环三轴仪取代是必需的。。。
5 静态和动态三轴装备之间的差别
静态和动态三轴装备之间的差别主要体现在以下方面：（1）荷载架；；；；（2）控制和收罗硬件；；；；（3）控制软件。。。这些区别简介如下。。。
5.1 荷载架
静三轴和动三轴试验的显着区别是作用在试样上的荷载频率。。。动三轴荷载架必需具有激励装置来施加动态频率（至少抵达2HZ）的循环荷载，，，同时也可在这些频率下给试样施加大的轴向应变（20%）。。。启动荷载激励装置所需的功率与荷载频率的平方成正比，，，动态循环三轴荷载架往往较大，，，比静三轴试验所要求的先进。。。
5.2 控制和收罗硬件
由于动三轴试验中荷载频率较大，，，控制荷载架和收罗传感器数据的硬件需要有能力高速运行。。。特殊地，，，控制系统需要以相同的正弦波形作用于试样上，，，每一个周期至少要收罗40个点（这也就相当于荷载频率为2HZ时数据收罗频率为80HZ）。。。
5.3 控制软件
用于三轴试验的控制软件需要有能力允许用户指定所需要的荷载参数（例如频率、幅值），，，也可以选择加载阻止的破损准则，，，例如轴向应变限制值。。。注重一些动态三轴装备，，，如图6显示的GDS动三轴，，，可以添加自界说波形（地动加速率-时间）来实现研究目的。。。

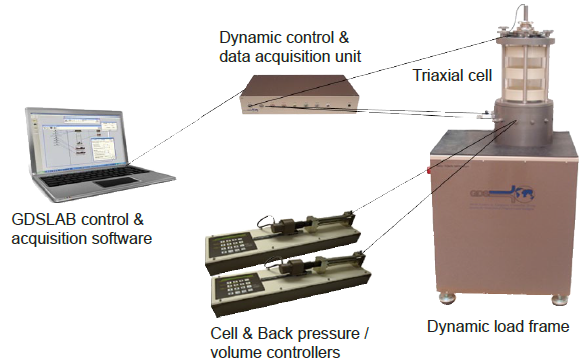

Fig.6 GDS Dynamic Triaxial Testing System (DYNTTS) components

6 动三轴试验
动三轴试验与古板静三轴试验历程基内情同，，，主要区别是剪切和剖析土体响应阶段。。。这也就意味着第一部分给出的试样准备、饱和和固结阶段同样适用于动三轴试验。。？？？？挂幌盗卸崾匝榈囊恍┨厥饨ㄒ槿缦拢
准备拉伸试样帽-若是接纳双向加载模式，，，试样将会收到拉伸（也就是围压大于轴压），，，在这种情形下试样帽需要牢靠在加载锤上以能够遭受拉力。。。这种装置在静三轴中不常用，，，以是需要思量何时准备仪器举行动态试验。。。所有的GDS动三轴装备都提供了拉伸帽和塑料套管。。。如图7所示，，，在各向同性固结之前或完成之后举行这样的毗连。。。

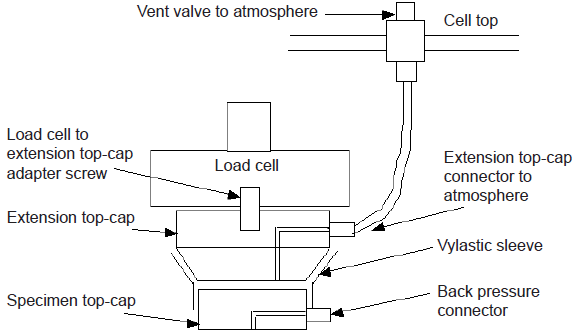

图7 GDS拉伸装置

（1）选择合适的控制参数-所有的动态装备都允许应力控制和应变控制。。。在一些情形下，，，如凭证ASTM D5311-11划定的循环强度试验，，，需要接纳应力控制（即荷载的特定振幅必需有针对性）。。。在其它情形下，，，如凭证ASTM D3999-11的划定测模量E的衰减就需要选择使用哪个控制参数（好较量幅值和位移幅值）。。。在举行E衰减测试中，，，接纳控制位移幅值，，，这是由于这种要领允许试样轴向应变抵达目的值。。。这种要领的利益是E的衰减可能被系统地界说，，，阻止试样应变过早地凌驾限制。。。
（2）包管高精度和区分率的变形丈量-就如第二部分所讨论的，，，在小应变规模内不可阻止地系统变形会影响丈量的土体变形。。。关于一些动态循环测试，，，这不是一个主要的思量因素，，，特殊是研究大应变时（如动强度试验），，，与施加的应变相比系统变形影响不大。。。然而，，，当小应变响应是很主要时，，，好比E的衰减和D的增添，，，可能需要将局部应变传感器直接装置到试样上。。。这种添加显著提高变形丈量的精度和区分率，，，从而提供一种在小应变规模内更好的预计E和D（连同G和γ）的要领。。。
（3）思量荷载频率的影响-只管关于研究动强度（ASTM D5311-11）时1HZ频率是首选的，，，使用传感器丈量该频率下试样两头的孔隙水压力被证实是不可靠的，，，这是由于试样中不匀称的压力漫衍造成的，，，这批注高频率的粘土试验所测得的孔隙水压力需要审慎使用。。。注重：丈量孔隙水压力的局部传感器在试验中心位置（加入第二部分更多的详细信息），，，然而不匀称的压力漫衍仍然可以接纳这种丈量要领来反应试样的响应（Zergoun & Vaid, 1994）。。。
7 动三轴仪的新希望
前面已经讲到过动三轴装备可举行应力控制和应变控制下的动态试验，，，下面先容的几种动三轴装备都是接纳应力控制。。。大部分装备接纳伺服电机、液压或者气压控制。。。
GDS动态循环三轴仪主要使用一个伺服电机系统，，，这个系统能够准确控制轴向位移和速率，，，这是通过荷载架中电机的编码器和牢靠的传动装置驱动系统来实现的。。。在执行荷载控制时，，，通过软件控制使作动器的目的速率一直更新，，，也需要荷载架的闭环反响装置坚持目的荷载振幅。。。上述提到的古板加载系统（液压和气动装备）接纳比例项-整体-派生(PID)的反。。。，，这种要领自己就具有以下限制：
（1） 需要用户指定试样刚度
（2） 试样刚度转变会降低仪器的响应能力
为了改善动态循环三轴仪的功效和反应，，， GDS实现自顺应控制要领。。。虽然这种新的控制要领仍接纳PID反。。。，，但它还包括“前反响”(FF)和系统“视察器”，，，协助作动器适时调解目的速率，，，因此可以维护越发一致的载荷振幅，，，特殊是当试件刚度迅速改变历程中。。。图8显示了自顺应控制要领组件的框图。。。

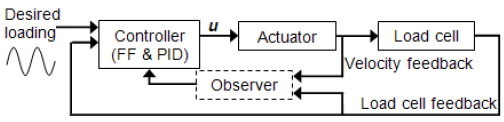

Fig.8 New adaptive control method for GDS Dynamic Triaxial Testing System (DYNTTS).

GDS DYNTTS测试效果显示新的控制要领较古板PID性能改善，，，尤其是当试件刚度爆发转变的情形。。。接纳自顺应要领时，，，密砂试样举行0.1赫兹双向动态不排水试验，，，其液化后荷载振幅约为目的值的87%，，，即双振幅轴向应变凌驾20%。。。而关于古板的PID要领，，，液化后双振幅轴向应变约为7%，，，维持的荷载振幅较目的值减小低于10%。。。
现在自顺应控制要领是DYNTTS的标准设置，，，若是客户愿意也可以定制古板的PID反响要领。。。
参考文献:
[1] ASTM Standard D3999, “Standard Tests Methods for the Determination of the Modulus and Damping Properties of Soils Using the Cyclic Triaxial Apparatus,” ASTM International, West Conshohocken, PA, 2013, DOI: 10.1520/D3999-11.
[2] ASTM Standard D5311, “Standard Tests Methods for Load Controlled Cyclic Triaxial Strength of Soil,” ASTM International, West Conshohocken, PA, 2013, DOI: 10.1520/D5311-11.
[3] Boulanger, R. W. & Idriss, I. M. 2006. Liquefaction Susceptibility Criteria for Silts and Clays. Journal of Geotechnical and Geoenvironmental Engineering, Vol. 132, No. 11, p 1413-1426.
[4] Ishihara, K. 1996. Soil Behaviour in Earthquake Geotechnics, Oxford, Clarendon Press.
[5] Mott MacDonald. 2011. RSSB 1386 (Revised) The effects of railway traffic on embankment stability. Final Report, Croydon, Mott MacDonald.
[6] O’Reilly, M. P. & Brown, S. F. 1991. Cyclic Loading of Soils: from theory to design, Glasgow and London, Blackie.
?zaydin, K. & Erguvanli, ?. 1980. The generation of pore pressures in clayey soils during earthquakes. Proc., 7th World Conf. on Earthquake Engineering, Vol. 3, p 326-330.
[7] Zergoun, M. & Vaid, Y. P. 1994. Effective stress response of clay to undrained cyclic loading. Canadian Geotechnical Journal, Vol. 31, p 714-727.
